Termografia
La Termografia all’infrarosso è una tecnica telemetrica non distruttiva in grado di determinare la temperatura radiante di una superficie. In ambito edilizio ed architettonico il metodo termografico è in grado di evidenziare le discontinuità termiche causate, ad esempio, dalla presenza di degrado della struttura, umidità, distacchi di materiali di costruzione e dalla diversa capacità radiante dei componenti strutturali quali pietre, intonaci, lapidei naturali, elementi metallici, legno. Le immagini all’infrarosso vengono trasformate, attraverso l’utilizzo di specifici software (Irosft e NRG) di elaborazione, in immagini radiometriche che consentono la lettura dei valori della temperatura nei diversi punti delle immagini stesse. La Strumentazione utlizzata è una Termocamera TESTO 885-2 ed un Termoigrometro Testo.
Termocamera TESTO 885-2
Termoigrometro TESTO
TIPOLOGIA DI INTERVENTI ESEGUIBILI CON LA TERMOCAMERA

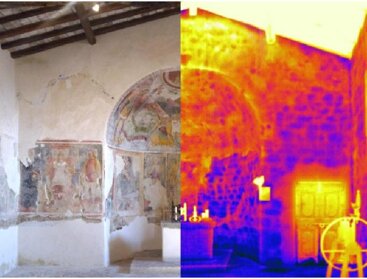

ANALISI DEI FENOMENI FESSURATIVI E DELLA TESSITURA MURARIA
Individuazione termografica della trama della struttura portante muraria e localizzazione della presenza di un distacco della muratura (colorazione rossa).
RICERCA SVERSAMENTO INQUINANTI SU CORSI D'ACQUA
La termografia viene utilizzata per individuare, sotto intonaco e senza demolizioni, la posizione
di strutture portanti in:
- cemento armato: pilastri, travi, travetti di solai,...;
- acciaio: pilastri, putrelle, travi di solai,....
Si possono quindi realizzare delle indagini non distruttive, utili nei casi di:
-ristrutturazioni e consolidamenti di strutture;
- necessità di realizzare forature delle murature o dei solai, senza indebolire o compromettere la stabilità delle strutture portanti .

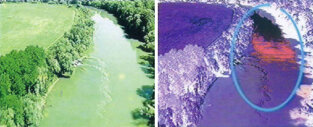

Individuazione anomalie termiche derivate da sversamenti di inquinanti su corsi d’acqua, mare o laghi.
E’ possibile risalire direttamente alla fonte dell’inquinante.
ANALISI DISTACCHI DI INTONACO
Valutare lo stato d'avanzamento del distacco d'intonaco su aree estese, richiede costi elevati per impalcature e interventi invasivi, con un’analisi termografica è possibile evidenziare le parti che necessitano intervento con notevole risparmio di denaro. In questo esempio si può notare il distacco (colorazione più chiaria) del rivestimento mattonellato di un palazzo .

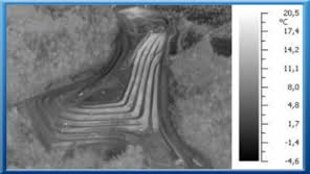

CONTROLLO DISCARICHE RIFUTI
Verifica e controllo della produzione di biogas ed eventuale perdite di percolato nelle discariche di rifiuti

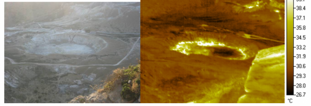

RICERCA DI SORGENTI D'ACQUA - ACQUE CALDE O TERMALI
E’ possibile eseguire ricerche per trovare sorgenti d’acqua, acque calde o termali sfruttando la differenza di temperatura che le acque hanno rispetto al contesto ambientale.
ANALISI DI DISTACCHI DI INTONACO
Ulteriore esempio, la freccia indica l'area di distacco dell'intonaco di un palazzo non ancora visibile ad occhio nudo.
MONITORAGGIO E STUDIO FRANE
La mappatura delle temperature superficiali assume un ruolo rilevante nello studio degli ammassi rocciosi, dove le anomalie termiche sono spesso riconducibili a peculiari condizioni
geologiche e idrauliche in grado di fornire utili indicazioni sulla suscettibilità al crollo di blocchi di roccia.
ANALISI UMIDTA' DI RISALITA E MUFFE
La perizia termografica permetterà di rilevare le zona umide anche se non visibili ad occhio nudo, il tutto sarà certificato a norma di legge
ANALISI PONTI TERMICI
APPLICAZIONI CAMPO AGRICOLO
Verifica stress idrico delle coltivazioni.
Verifica stato fusti alberi da frutta o legna.
Verifica dell'umidità del terreno.
Verifica della corretto grado della temperatura interna della piante.
Le perdite di calore derivanti da ponti termici incidono in modo notevole sulle dispersioni energetiche dell’intero edificio.
VERIFICA IMPIANTI ELETTRICI
Una verifica termografica di un impianto elettrico o di una apparecchiatura elettronica permette di evitare il rischio di INCENDIO, di
distruzione di attrezzature e di FERMO delle macchine.
VERIFICA IMPIANTO FOTOVOLTAICO
Attraverso un’indagine termografica è possibile rilevare le celle difettose di un pannello, evitando così cali di rendimento che possono arrivare fino al 50% del normale uso. Nellìesempio a fianco le celle più chiara risultano quelle difettose.
TERMOGRAFIA PER IL RESTAURO ARCHITETTONICO
Al fine di preservare i tesori artistici esistenti attraverso un’indagine termografica è possibile individuare: discontinuità strutturali, verifica degli intonaci e rivestimenti, localizzazione umidità di risalita, analisi di fessurazioni e lesioni.
Prima di avviare dei lavori di restauro o manutenzione è fondamentale avere una chiara visione sullo stato del bene oggetto dell'intervento.
La termografia, eseguita in specifiche condizioni, può dare un notevole contributo all'identificazione di problemi spesso non percepibili visivamente.

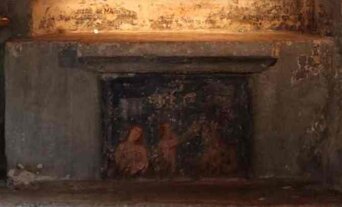

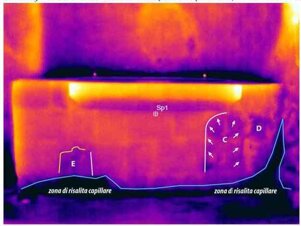

UMIDITA' DI RISALITA IN CHIESA
da notare in colorazione violetto - blu scuro la presenza di umidità
UMIDITA' DI RISALITA IN UN AFFRESCO
le zone in blu / nero sono le are di risalita capillare
DISTACCHI DI INTONACO
in questo caso l'intonaco è affrescato all'interno di un edificio religioso
